Пьезоэлектрические зуммерыПьезоэлектрические зуммеры стали незаменимыми компонентами современной электроники, обеспечивая звуковую обратную связь, оповещения и уведомления в бесчисленных приложениях. Как основной тип преобразователей звука, эти устройства преобразуют электрическую энергию в слышимый звук за счет пьезоэлектрического эффекта, предлагая уникальные преимущества по сравнению с другими акустическими решениями. В этом всеобъемлющем руководстве рассматриваются технологии, типы, характеристики и области применения пьезоэлектрических зуммеров, с особым акцентом на продукцию компании Shenghui Electronic, ведущего производителя с 1996 года.

Понимание технологии пьезоэлектрических зуммеров

В основе каждого пьезоэлектрического зуммера лежит пьезокерамический элемент. В этой технологии используются пьезоэлектрические материалы — как правило, специализированная керамика, — которые деформируются под воздействием электрического напряжения. Эта деформация создает механические колебания, генерирующие звуковые волны. Конфигурация пьезоэлемента зуммера обычно состоит из пьезокерамического диска, соединенного с металлической диафрагмой, которая усиливает производимый звук.

Одно из основных различий в технологии зуммеров заключается в разнице между активными и пассивными конструкциями. Активный пьезоэлектрический зуммер содержит внутреннюю схему генератора, позволяющую ему издавать звук при подключении к простому источнику постоянного тока. В отличие от него, пассивный пьезоэлектрический зуммер требует для работы внешнего генераторного сигнала, что обеспечивает большую гибкость в генерации звука, но требует более сложной схемы управления. Это различие между активными и пассивными типами зуммеров крайне важно понимать разработчикам при выборе компонентов для своих приложений.

Основные характеристики и варианты

Пьезоэлектрические зуммеры выпускаются в различных конфигурациях для удовлетворения разнообразных требований к применению. Особое значение имеют номинальные напряжения, среди распространенных вариантов — пьезоэлектрические зуммеры на 3 В, 5 В, 12 В, 12 В постоянного тока, 24 В и 24 В постоянного тока. Спецификация зуммера на 12 В постоянного тока особенно распространена в автомобильной и промышленной отраслях, где стандартными являются системы 12 В.

Уровень звукового давления — ещё одна важная характеристика, обычно измеряемая в децибелах (дБ) на стандартном расстоянии. Компания Shenghui Electronic предлагает широкий диапазон уровней звукового давления: от стандартных моделей пьезоэлектрических зуммеров с уровнем 85 дБ, подходящих для использования внутри помещений, до мощных моделей с уровнем 90 дБ и 108 дБ, предназначенных для работы в шумных условиях. Эти мощные пьезоэлектрические зуммеры особенно ценны для пьезоэлектрических и пьезоэлектрических систем сигнализации, где необходимо привлечь внимание в шумной обстановке.

В современной электронике выбор компонентов часто определяется размерными ограничениями. Для применений с ограниченным пространством производители предлагают компактные решения, такие как крошечные пьезоэлектрические зуммеры, небольшие пьезоэлектрические зуммеры, мини-пьезоэлектрические зуммеры и миниатюрные пьезоэлектрические зуммеры. Пьезоэлектрический зуммер диаметром 12 мм представляет собой популярный баланс между уровнем звука и занимаемой площадью. Ещё более миниатюрные варианты микро-пьезоэлектрических зуммеров доступны для носимых устройств и медицинских применений.

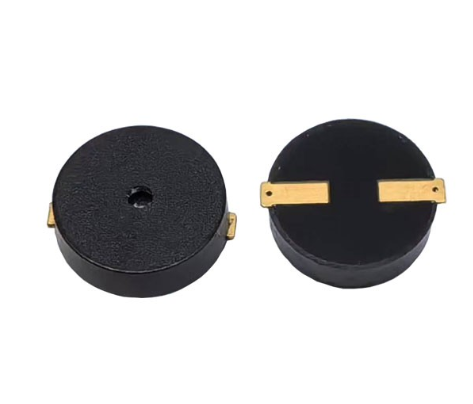

Современные методы монтажа и упаковки позволяют адаптировать устройства к современным производственным процессам. Конфигурации пьезоэлектрических зуммеров для поверхностного монтажа и SMD-компонентов обеспечивают автоматизированную сборку, снижая производственные затраты и повышая надежность. Для работы в суровых условиях водонепроницаемые конструкции пьезоэлектрических зуммеров обеспечивают защиту от влаги и загрязнений, продлевая срок службы в условиях эксплуатации на открытом воздухе и в промышленности.

Методы привода и электрические характеристики

Способ управления существенно влияет на реализацию зуммера. Встроенные пьезоэлементы (типичные для активных зуммеров) упрощают схемотехнику, поскольку осциллятор размещается внутри корпуса зуммера. Напротив, внешние пьезоэлементы (используемые в пассивных зуммерах) обеспечивают большую гибкость при генерации сложных тонов и мелодий, но требуют дополнительной схемотехники.

К распространенным моделям, работающим при определенном напряжении, относятся универсальный активный зуммер на 5 В, хорошо интегрирующийся с микроконтроллерными системами, и пассивный зуммер на 5 В, обеспечивающий гибкость выбора тональности при том же рабочем напряжении. Конфигурация активного зуммера на 3 В особенно ценна для приложений с батарейным питанием, где крайне важна работа при низком напряжении. Понимание различий между активными и пассивными зуммерами помогает разработчикам оптимизировать свои системы как по производительности, так и по эффективности.

Специализированные приложения и конфигурации

Для некоторых применений требуются специализированные конфигурации звуковых сигналов. Пьезоэлектрические зуммеры представляют собой категорию, оптимизированную для систем безопасности, обычно отличающуюся более высокой громкостью звука и прочной конструкцией. В некоторых вариантах исполнения пьезоэлектрический датчик сочетает акустический выход с возможностью обнаружения, хотя это представляет собой более специализированное применение.

Термин «пьезоэлектрический звуковой сигнализатор» часто относится к более простым и недорогим устройствам, подходящим для выполнения базовых функций оповещения. Аналогично, обозначение «пьезоэлектрический звуковой сигнализатор» может указывать на устройства, оптимизированные для повторяющихся, привлекающих внимание звуков, а не для сложных звуковых паттернов.

Хотя пьезоэлектрические зуммерные динамики иногда путают с обычными динамиками, это важное различие: зуммеры оптимизированы для определенных частотных диапазонов и сигналов оповещения, в то время как обычные динамики предназначены для более широкого диапазона воспроизведения звука. Небольшой пьезодинамик представляет собой гибридный подход, который может обеспечить некоторую гибкость в диапазоне звучания, сохраняя при этом преимущества пьезоэлектрической технологии с точки зрения эффективности.

Критерии выбора для инженеров-конструкторов

При выборепьезоэлектрический зуммерПри разработке конкретного приложения инженерам следует учитывать несколько ключевых факторов:

1. Совместимость по напряжению: Убедитесь, что номинальное напряжение зуммера соответствует имеющемуся источнику питания. Распространенные варианты включают пьезоэлектрический зуммер на 3 В для устройств с батарейным питанием, пьезоэлектрический зуммер на 5 В для систем логического уровня, а также пьезоэлектрический зуммер на 12 В или 24 В для автомобильной и промышленной отраслей.

2. Требования к уровню звука: Учитывайте уровень окружающего шума в месте, где будет работать устройство. Стандартных моделей пьезоэлектрических зуммеров с уровнем шума 85 дБ может быть достаточно для тихих офисов, в то время как для промышленных предприятий необходимы пьезоэлектрические зуммеры с уровнем шума 90 дБ или 108 дБ.

3. Ограничения по размеру: Оцените доступные габариты и высоту. Миниатюрные и микропьезоэлектрические зуммеры экономят место, но могут иметь ограничения по мощности по сравнению с более крупными моделями.

4. Факторы окружающей среды: Для использования на открытом воздухе или в суровых условиях следует рассмотреть водонепроницаемые конструкции пьезоэлектрических зуммеров, устойчивые к влаге и загрязнениям.

5. Способ монтажа: Пьезоэлектрические зуммеры для поверхностного монтажа поддерживают автоматизированную сборку, но могут иметь иные акустические характеристики, чем конструкции для сквозного монтажа.

6. Сложность схемы управления: Активные пьезоэлектрические зуммеры упрощают конструкцию, но ограничивают гибкость, в то время как пассивные пьезоэлектрические зуммеры обеспечивают регулировку тембра за счет дополнительных схем.

7.


Применение в промышленности и будущие тенденции

Пьезоэлектрические зуммерыНаходят применение во многих отраслях. В бытовой электронике компактные миниатюрные пьезоэлектрические зуммеры и крошечные пьезоэлектрические зуммеры обеспечивают обратную связь с пользователем в смартфонах, носимых устройствах и бытовой технике. В автомобильных системах используются надежные модели пьезоэлектрических зуммеров на 12 В и 24 В для оповещений и предупреждений. В промышленных приложениях для систем безопасности предпочтительны долговечные пьезоэлектрические зуммеры, а в медицинских устройствах часто используются микропьезоэлектрические зуммеры для оповещения пациентов.

Тенденция к миниатюризации продолжает стимулировать разработку все более компактных решений на основе пьезоэлектрических зуммеров, в то время как растущий спрос на устройства IoT создает возможности для внедрения маломощных 3-вольтовых пьезоэлектрических зуммеров. Растущее внимание к пользовательскому опыту в потребительских товарах подпитывает инновации в качестве звука и надежности во всех категориях пьезоэлектрических зуммеров.

От простых пьезоэлектрических звуковых сигналов до сложных пьезосистем сигнализации, пьезоэлектрические зуммеры предлагают универсальное акустическое решение для бесчисленных электронных приложений. Понимая различия между активными и пассивными технологиями зуммеров, требования к напряжению от 3 В до 24 В постоянного тока, а также форм-факторы от микро- до стандартных размеров, разработчики могут выбрать оптимальные компоненты для своих конкретных нужд. По мере развития технологий пьезозуммеры будут продолжать обеспечивать надежную и эффективную звуковую обратную связь в расширяющемся диапазоне применений и отраслей промышленности.
