Apiezo zilElektronik ses üreten bir bileşendir ve şu özelliklerden yararlanır:piezoelektrik etkiİşitsel sinyaller üretmek için. Bu kompakt cihazlar, ev aletlerinden otomotiv sistemlerine, tıbbi ekipmanlardan endüstriyel alarmlara kadar her şeyde bulunarak modern elektronikte her yerde karşımıza çıkmaktadır. Popülerlikleri, mükemmel bir kombinasyondan kaynaklanmaktadır.küçük boyut,düşük güç tüketimi,basit yapı, Vemaliyet etkinliğiBir piezo zilinin neyden yapıldığını anlamak, hem fiziksel yapısını hem de çalışmasını sağlayan temel prensipleri incelemeyi gerektirir. Bu makale, bu bileşenleri günümüz elektronik dünyasında vazgeçilmez kılan malzemeleri, yapım yöntemlerini ve çalışma mekanizmalarını ele almaktadır.

Piezoelektrik Etki: Temel Çalışma Prensibi

Piezoelektrik zillerin çalışma prensibi şu temellere dayanmaktadır:piezoelektrik etkiPiezoelektrik etki, 1880 yılında Jacques ve Pierre Curie tarafından keşfedilen bir olgudur. Bu etki, belirli malzemelerin mekanik gerilime maruz kaldıklarında elektrik yükü üretme (doğrudan piezoelektrik etki) veya tersine, bir elektrik alanına maruz kaldıklarında mekanik deformasyona uğrama (ters piezoelektrik etki) yeteneğini tanımlar. Piezo ziller öncelikle ters piezoelektrik etkiyi kullanır; alternatif bir elektrik alanı uygulamak, piezoelektrik malzemenin dönüşümlü olarak genleşmesine ve büzülmesine neden olarak havada ses dalgaları üreten titreşimler oluşturur.

Bu temel prensip, elektrik enerjisinin mekanik yer değiştirme yoluyla doğrudan akustik enerjiye dönüştürülmesini sağlar. Uygulanan elektrik sinyali, zil düzeneğinin rezonans frekansıyla eşleştiğinde, ses üretilir.en yüksek ses basıncı(ses seviyesi), bu da bu cihazları özellikle sesli uyarıların kritik önem taşıdığı uygulamalar için etkili kılıyor.

Temel Bileşenler ve Malzemeler

Piezoelektrik Seramik Eleman

Her piezo zilinin kalbinde şu yatar:piezoelektrik seramik elemanGenellikle özel seramik malzemelerden oluşur, örneğinkurşun zirkonat titanat (PZT)veyakurşun magnezyum niobatBu sentetik malzemeler, güçlü piezoelektrik özellikler sergileyecek şekilde tasarlanmıştır.

Üretim süreci birkaç hassas aşamadan oluşmaktadır:

1. OluşumSeramik tozu ince diskler veya dikdörtgenler halinde preslenir.

2. ElektrotlamaElektriksel temas sağlamak için her iki taraf da gümüş elektrotlarla kaplanmıştır.

3. PolarizasyonMalzeme, yüksek sıcaklıklarda yüksek voltaj (tipik olarak ≥3kV/mm) altında polarizasyona uğrayarak kristal alanlarını hizalar.

4. YaşlanmaPolarize edilmiş elemanlar, piezoelektrik özelliklerini stabilize etmek için yaşlandırılır.

Bu piezoelektrik seramik eleman, genellikle özel yapıştırıcılar kullanılarak metal bir plakaya yapıştırılır ve böylece bir yapı oluşturulur.kompozit yapıGerilim uygulandığında verimli bir şekilde bükülebilen ve titreşebilen.

Metal Levha ve Titreşim Katmanı

Ometal levha(titreşim katmanı veya alt tabaka olarak da adlandırılır) zil düzeneğinde çok önemli bir bileşen görevi görür. Tipik olarak şunlardan yapılır:pirinç,paslanmaz çelik, veyanikel alaşımlarıBu plaka birden fazla işlevi yerine getiriyor:

• Kırılgan seramik elemana mekanik destek sağlar.

• Elastik özellikleri sayesinde titreşim özelliklerini geliştirir.

• Sürüş voltajı için elektrik kontaklarından biri görevi görür.

260°C'nin üzerinde çalışma gerektiren yüksek sıcaklık uygulamaları için, özel alaşımlar gibiDergi(demir-nikel-kobalt),Inconel(nikel-krom) veyamolibdenAşırı koşullar altında yapısal bütünlüğü ve piezoelektrik performansı korumak için kullanılabilir.

Bu metal levhanın kalınlığı genellikle 0,1 mm ile 1,0 mm arasında değişir, yaklaşık 0,25 mm ise yaygındır. Çapı genellikle 10 mm ile 40 mm arasında değişir, standart uygulamalar için 25-30 mm tipiktir.

Konut ve Rezonans Bileşenleri

Okonutveya muhafaza, basit korumanın ötesinde birden fazla amaca hizmet eder. Genellikle şunlardan yapılır:plastikveyametalKonutlar şunları içermektedir:

• Rezonans kutusu/odasıSesin yankılanma frekansını titreşim frekansıyla eşleştirerek sesi yükseltmek üzere tasarlanmıştır.

• Ses çıkış deliğiSes dalgalarının muhafazadan verimli bir şekilde dışarı çıkmasını sağlar.

• Montaj özellikleriSon ürünlerde güvenli kurulumu etkinleştirin

Gövde tasarımı akustik performansı önemli ölçüde etkiler; titreşim plakasının rezonans frekansı (fo) gövde boşluğunun rezonans frekansı (fcav) ile aynı hizaya geldiğinde, ses basıncı artabilir.10-20 dBBu da duyulabilir çıkışı önemli ölçüde artırır.

Piezo Zillerin Sınıflandırılması

Aktif ve Pasif Zil Sesleri

Piezoelektrik zil sesleri, çalışma gereksinimlerine göre kategorize edilir:

Aktif zil sesleri(Kendinden uyarımlı veya sürücü serili) Bu ziller, genellikle gerekli ses frekansını üreten transistörler veya entegre devrelerden oluşan dahili osilasyon devreleri içerir. DC voltaj uygulandığında (tipik olarak 1,5-15V), bu ziller harici zamanlama bileşenlerine ihtiyaç duymadan anında ses üretir. Dahili multivibratör, tipik olarak 1,5-15V aralığında bir ses sinyali üretir.1,5 kHz ila 2,5 kHz.

Pasif zil sesleri(Harici sürücü serisi veya osilatör devresi olmayan) dahili osilatör devresine sahip değildir ve genellikle harici bir sürücü sinyaline ihtiyaç duyar.kare dalgaarasında2kHz-5kHzUygulaması daha karmaşık olsa da, pasif zil sesleri frekans üzerinde daha fazla kontrol sağlayarak müzikal tonlar veya değişken perde sinyalleri üretilmesine olanak tanır.

Görsel farklılık genellikle belirgindir; aktif zil sesleri genellikle siyah epoksi ile kapatılmış tek bir ünite olarak görünürken, pasif zil sesleri genellikle açıkta kalan bileşenlere sahip yeşil bir devre kartı gösterir.

Ek Sınıflandırma Şemaları

Aktif/pasif ayrımının ötesinde, piezoelektrik ziller şu şekilde sınıflandırılabilir:

• Yapım yöntemi: Piezoelektrik ve elektromanyetik (ancak piezoelektrik daha baskın)

• Paket türü:DIP zil sesleri(iğne stili) vs.SMD ziller(yüzeye monte)

• Mevcut tür: DC zil sesleri (en yaygın olanı) ve AC zil sesleri

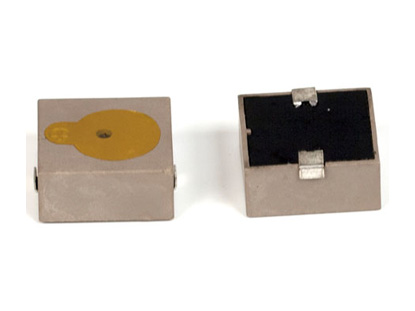

Yüzeye monte edilen piezoelektrik ziller, son yıllarda özelliklerinden dolayı önemli bir popülerlik kazanmıştır.kompakt boyut(pim tipi versiyonlardan yaklaşık p daha ince), otomatik montajla uyumluluk ve mükemmel performans özellikleri.

Sürüş Devreleri ve Uyarı Yöntemleri

Harici Sürücü Gereksinimleri

Uyarı yöntemi, zil sesinin performans özelliklerini önemli ölçüde etkiler.pasif zillerHarici sürücü devreleri, ses üretmek için uygun alternatif voltajlar sağlamalıdır. Yaygın yaklaşımlar şunlardır:

Mikrokontrolcü tabanlı sürüşMikrodenetleyicilerden gelen PWM (Darbe Genişliği Modülasyonu) çıkışlarını kullanarak hassas frekansta kare dalgalar üretilir. Mikrodenetleyicinin giriş/çıkış pinleri, akım sınırlayıcı dirençler aracılığıyla zili doğrudan çalıştırabilir; tipik sürüş frekansları, maksimum ses basıncı için zilin rezonans frekansıyla (genellikle 2-4 kHz) eşleşir.

Ayrık bileşenli devrelerTransistörlerin (çoğunlukla NPN konfigürasyonlarında) mikrodenetleyicilerin doğrudan sağlayabileceğinden daha yüksek voltajları anahtarlamak için kullanılması. Bu yaklaşım, daha yüksek sürüş voltajlarına (bazı tasarımlarda 28V'a kadar) olanak tanıyarak ses basıncı çıkışını önemli ölçüde artırır.

Voltaj Yükseltme Gereksinimleri

Piezoelektrik ziller, tipik pil beslemelerinden (genellikle 20-30V) önemli ölçüde daha yüksek voltajlarda çalıştırıldıklarında en yüksek ses basıncına ulaştıkları için, birçok uygulamada bu ziller kullanılmaktadır.yükseltici dönüştürücü devreleriTI'nin TLV61046A gibi özel entegre devreleri, düşük pil voltajlarını (1,8-5,5V) optimum zil performansı için gereken daha yüksek voltajlara verimli bir şekilde dönüştürürken, aşırı voltaj koruması ve kısa devre koruması gibi koruma özellikleri de sağlar.

Gelişmiş sürüş şemaları üretebilirbipolar sürücü sinyalleriZil elemanı boyunca (±15V veya daha yüksek) voltaj uygulayarak, tepe-tepe voltaj salınımını etkili bir şekilde ikiye katlar ve daha yüksek voltajlı güç kaynaklarına ihtiyaç duymadan ses çıkışını daha da artırır.

Üretim Süreçleri ve Kalite Kontrolü

Üretim İş Akışı

Piezoelektrik zillerin üretimi, tutarlı performans ve güvenilirlik sağlamak için titiz bir süreç izlenerek gerçekleştirilir:

Piezoelektrik eleman üretimi:

1. Seramik tozlarının hammadde hazırlığı ve karıştırılması

2. Homojen hale gelene kadar bilyalı değirmenlerde bulamaç haline getirme ve öğütme.

3. 100-150°C'de kurutma

4. Perovskit kristal yapısını oluşturmak için yüksek sıcaklıklarda (1000°C'ye kadar) kalsinasyon işlemi.

5. Son şekil ve boyutlara dönüşme

6. Elektrot uygulaması (gümüş kaplama)

7. Yüksek voltaj alanları altında polarizasyon

8. Piezoelektrik özelliklerin stabilize edilmesi için yaşlandırma işlemi

Montaj süreci:

• Piezoelektrik elemanların metal alt tabakalara bağlanması

• Elektrik bağlantısının yapılması

• Muhafaza montajı ve sızdırmazlığı

• Performans testi ve kalite doğrulaması

Kalite Güvencesi ve Test

Titiz testler, piezo zil seslerinin teknik şartname gereksinimlerini karşılamasını sağlar:

• Ses basınç seviyesi ölçümüBelirtilen mesafelerde (tipik olarak 10 cm) ve frekanslarda

• Rezonans frekansı doğrulamasıuygun operasyonel özelliklerin sağlanması için

• Sıcaklık dayanımı testiözellikle yüksek sıcaklık varyantları için

• Dayanıklılık testiuzatılmış çalışma döngüleri aracılığıyla

• Çevresel testlerNem, aşındırıcı gazlar ve mekanik strese karşı direnç de dahil olmak üzere

Çin'deki SJ/T 10660-1995 ve otomotiv uygulamaları için AEC-Q200 gibi endüstri standartları, çeşitli uygulamalarda kullanılan piezoelektrik zil sesleri için belirli test protokollerini ve performans gereksinimlerini tanımlar.

Performans Özellikleri ve Avantajları

Temel Performans Ölçütleri

Piezoelektrik ziller çeşitli önemli performans özelliklerine sahiptir:

Elektriksel özellikler:

• Düşük güç tüketimi (elektromanyetik muadilleri için 20mA'ya kıyasla tipik olarak 0,3-0,5mA)

• Geniş çalışma voltajı aralığı (birçok model için 1,5V ila 15V DC)

• Yüksek empedans özelliği sayesinde minimum akım sürüşü gerektirir.

Akustik özellikler:

• Ses basınç seviyeleri tipik olarak 70 dB ile 100 dB'nin üzerinde (10 cm mesafede) değişmektedir.

• İnsan işitme aralığına (işitmenin en hassas olduğu 2kHz-4kHz) optimize edilmiş frekans tepkileri.

• Uyarı sinyalleri için ideal, net ve etkili ses kalitesi.

Fiziksel özellikler:

• Kompakt boyutlar ve ince profiller

• Hafif yapı

• Sağlamlık ve fiziksel şoklara karşı direnç

Karşılaştırmalı Avantajlar

Piezoelektrik zillerin malzeme ve yapısı, elektromanyetik ziller gibi alternatif teknolojilere göre belirgin avantajlar sağlamaktadır:

Boyut ve ağırlık avantajlarıPiezoelektrik tasarımlar, eşdeğer elektromanyetik zillerden genellikle daha ince ve hafiftir; bu da onları alan kısıtlaması olan uygulamalar için ideal hale getirir.

Enerji verimliliğiGenellikle 1mA'nın altında akım tüketimiyle, piezo zil sesleri taşınabilir cihazlarda pil ömrünü önemli ölçüde uzatır.

Güvenilirlik ve uzun ömürlülükHareketli bobin veya kontak içermeyen katı hal yapısı, mükemmel uzun vadeli güvenilirlik ve mekanik aşınmaya karşı direnç sağlar.

Maliyet etkinliğiBasitleştirilmiş yapı ve minimum hammadde gereksinimleri, özellikle yüksek hacimli üretimde üretim maliyetlerini düşük tutar.

Çeşitli Sektörlerde Uygulamalar

Özelliklerinin benzersiz birleşimi, piezoelektrik zilleri çeşitli uygulamalar için uygun hale getirir:

Tüketici elektroniğiBilgisayarlarda, yazıcılarda, mikrodalga fırınlarda, klimalarda ve elektronik oyuncaklarda kullanıcı arayüzü geri bildirimi ve uyarı sinyalleri için kullanılır.

Otomotiv sistemleriGeri vites alarmlarında, emniyet kemeri hatırlatıcılarında, sinyal lambalarında ve çeşitli uyarı sistemlerinde kullanılır. Otomotiv sınıfı sesli uyarıcılar, AEC-Q200 gibi katı güvenilirlik standartlarını karşılamalıdır.

Tıbbi ekipmanKan şekeri ölçüm cihazlarında, EKG monitörlerinde, fetal kalp atış test cihazlarında ve güvenilir sesli sinyallerin kritik önem taşıdığı diğer tıbbi cihazlarda bulunur. Düşük güç tüketimi, özellikle taşınabilir tıbbi ekipmanlarda çok değerlidir.

Güvenlik sistemleriÖzellikle yüksek ses basıncı ve güvenilirliğin şart olduğu duman dedektörlerinde, hırsız alarm sistemlerinde, elektronik kilitlerde ve itfaiyeciler için kişisel güvenlik uyarı sistemlerinde (PASS) yaygın olarak kullanılır.

Endüstriyel uygulamalarZamanlama cihazlarında, ölçüm aletlerinde, makine durum göstergelerinde ve yer altı maden alarm sistemlerinde kullanılır.

Çözüm

Piezoelektrik zil, malzeme bilimi, elektrik mühendisliği ve akustik tasarımın dikkat çekici bir birleşimini temsil eder. Özel piezoelektrik seramiklerin metal alt tabakalara yapıştırılması ve rezonanslı muhafazalar içinde yer almasıyla şekillenen yapısı, elektrik sinyallerinin duyulabilir sese verimli bir şekilde dönüştürülmesini sağlar. Piezoelektrik malzemelerin, sürücü elektroniğinin ve üretim tekniklerinin sürekli gelişimi, bu bileşenlerin elektronik cihazların sürekli genişleyen evreninde hayati önem taşımasını ve sayısız uygulamada teknoloji ile kullanıcıları arasında işitsel bir arayüz sağlamasını garanti eder.
