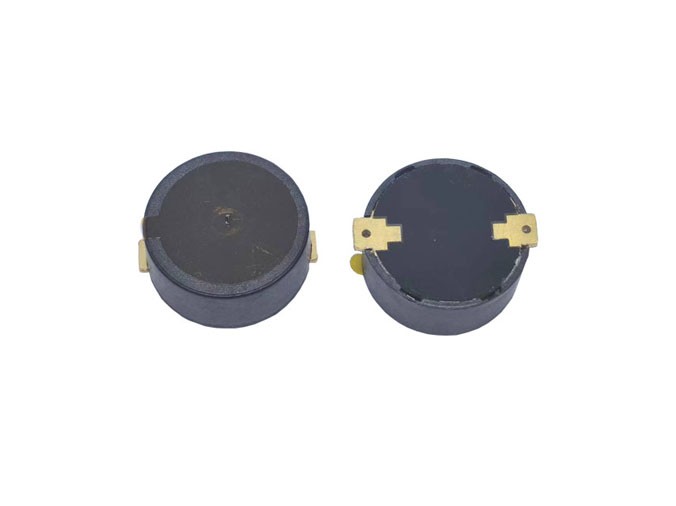

Piezo Seramik Zil SesleriBunlar, elektrik enerjisini duyulabilir sese dönüştüren kompakt elektronik cihazlardır.piezoelektrik etkiBu bileşenler, basit ev aletlerinden gelişmiş endüstriyel ekipmanlara kadar her şeyde güvenilir ve verimli ses üreticileri olarak görev yaparak modern elektronikte her yerde yaygın hale gelmiştir. Benzersiz çalışma prensipleri ve pratik avantajları, onları dünya çapında sayısız elektronik tasarımda vazgeçilmez bir bileşen haline getirmektedir.

Çalışma Prensibi: Piezoelektrik Etkisinden Yararlanma

Piezo seramik zillerin temel işlevselliği şunlardan kaynaklanmaktadır:piezoelektrik etki1880 yılında Jacques ve Pierre Curie tarafından keşfedilen fiziksel bir olgudur. Bu etki, belirli malzemelerin mekanik gerilim uygulandığında elektrik yükü üretme veya tersine, elektrik alan uygulandığında mekanik deformasyona uğrama yeteneğini tanımlar.

Piezoelektrik zillerde bu prensip tersine uygulanır. Biralternatif akım (AC) voltajıPiezoelektrik seramik bir elemana voltaj uygulandığında, malzemenin iç kafes yapısı hafifçe deforme olur ve mekanik olarak titreşmesine neden olur. Bu titreşimler, seramik elemana bağlı metal bir plakaya veya diyaframa iletilir, bu da plakanın bükülmesine ve havaya karşı itilmesine neden olarak ses dalgaları üretir. Uygulanan voltajın frekansı, üretilen sesin perdesini belirler; en yüksek ses, zil sesinin en yüksek frekansında oluşur.rezonans frekansı.

Ana Bileşenler ve Yapı

Tipik bir piezo seramik zil, birkaç temel bileşenden oluşur:

1. Piezoelektrik Seramik Eleman:Bu, genellikle kurşun zirkonat titanat (PZT) gibi insan yapımı seramiklerden üretilen aktif malzemedir. Gerilim uygulandığında, bu element genleşir ve büzülür.

2. Metal Plaka/Diyafram:Piezoelektrik seramik, metal bir plakaya yapıştırılmıştır; bu plaka, seramikten gelen küçük titreşimleri yükselterek duyulabilir ses üretir.

3. Rezonans Boşluğu ve Kılıfı:Titreşim düzeneği genellikle, ses basıncını yükselten ve ses dalgalarını yönlendiren bir rezonans boşluğu görevi gören plastik bir kılıf içinde bulunur. Kılıf genellikle sesin etkili bir şekilde dışarı çıkmasını sağlamak için bir ses tahliye deliği içerir.

Piezo Seramik Zil Çeşitleri

Piezoelektrik ziller, çalışma yöntemlerine göre genel olarak iki ana tipe ayrılır:

• Aktif Zil Sesleri (Otomatik Sürüş):Bu zillerin bir özelliği var.dahili salınım devresiBunlar, önceden belirlenmiş rezonans frekanslarında ses üretmek için yalnızca basit bir DC güç kaynağına ihtiyaç duyarlar; bu da onları uygulamayı kolaylaştırır ancak daha az esnek hale getirir.

• Pasif Zil Sesleri (Harici Sürücülü):Bu zil sesleriharici bir sürüş sinyali gerektirirGenellikle bir mikrodenetleyiciden gelen kare dalga veya PWM sinyalidir. Kullanıcıya farklı tonlar ve melodiler oluşturmak için frekansı değiştirme olanağı sunarak daha fazla kontrol sağlarlar, ancak daha karmaşık bir sürücü devresi gerektirirler.

Teknik Özellikler ve Performans

Piezoelektrik ziller, farklı uygulamalara uygun çeşitli özelliklerde mevcuttur. Yaygın modeller, çeşitli voltaj aralıklarında çalışır.1,5V - 30V DCve ses basıncı seviyeleri üretmek≥85 dB30 cm mesafede. Rezonans frekansları tipik olarak şu aralıktadır:1,8 kHz ila 3,5 kHzBu, insan kulağının en hassas duyabileceği aralıktadır.

Bu cihazlar şu özellikleriyle bilinir:düşük güç tüketimiGenellikle 30mA'den daha az akım çektikleri için pille çalışan uygulamalar için idealdirler. Ayrıca geniş bir yelpaze sunarlar.çalışma sıcaklığı aralığı(tipik olarak -20°C ile +70°C arasında), bu da onları çeşitli ortamlar için uygun hale getirir.

Avantajlar ve Uygulamalar

Popülaritesipiezo seramik zillerBu durum, diğer ses üreten teknolojilere göre sahip oldukları önemli avantajlardan kaynaklanmaktadır:

• Küçük boyut ve düşük profilBazı SMD modelleri 9,6x9,6x5 mm kadar küçük olabiliyor.

• Yüksek güvenilirlik ve uzun ömür(10.000 saatin üzerinde) aşınmaya neden olabilecek hareketli kontaklar veya elektromanyetik bobinler içermediği için.

• Düşük güç tüketimiBu özellikler onları taşınabilir, pille çalışan cihazlar için ideal hale getiriyor.

• Yüksek ses çıkışıKüçük boyutlarına göre.

• Maliyet etkinliğive basit yapı.

Bu avantajlar, piezo zil seslerini aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalar için uygun hale getirir:

• Alarmlar ve uyarılarGüvenlik sistemlerinde, duman dedektörlerinde ve tıbbi ekipmanlarda.

• Kullanıcı arayüzü geri bildirimiEv aletlerinde, bilgisayarlarda ve otomotiv elektroniğinde (örneğin, geri park sensörleri).

• Tüketici elektroniğiOyuncaklar, saatler ve ev aletleri gibi.

• Endüstriyel ekipmanDurum göstergesi ve uyarılar için.

Kullanıma İlişkin Pratik Hususlar

Tasarımlarda piezoelektrik zil sesleri kullanılırken, birkaç önemli önlem alınmalıdır:

• DC voltaj uygulamaktan kaçının.Doğrudan temas ettirilmemelidir, çünkü bu seramik elemana zarar verebilir ve performansı düşürebilir.

• Maksimum çalışma voltajını aşmayın.Zil için belirtilmiştir.

• Mekanik gerilmelere karşı koruyunPiezoelektrik seramik kırılgan (yaklaşık 100 μm kalınlığında) ve kolayca çatlayabildiği için ses üreteciye basınç uygulanır.

• Sürüş devresini göz önünde bulundurun.Daha yüksek ses seviyeleri gerektiren uygulamalar için, sürüş voltajı genliğini artırmak ve böylece ses basıncını yükseltmek amacıyla bir yükseltici dönüştürücü devresine (TLV61046A gibi) ihtiyaç duyulabilir.

• Aşındırıcı ortamlarda kullanmaktan kaçının.Veya çözücülerle kullanmayın, çünkü bunlar zil mekanizmasının parçalarına zarar verebilir.

Piezo seramik zillerMalzeme bilimi ve elektronik mühendisliğinin dikkat çekici bir birleşimini temsil ederler. Piezoelektrik etki yoluyla elektrik sinyallerini verimli bir şekilde duyulabilir sese dönüştürme yetenekleri, onları sayısız endüstride vazgeçilmez bileşenler haline getirmiştir. Teknoloji ilerledikçe, bu cihazlar gelişmeye devam ederek, yeni nesil elektronik ürünler için daha iyi performans, daha küçük boyutlar ve daha fazla entegrasyon yetenekleri sunmaktadır. Kritik güvenlik uyarıları veya basit kullanıcı bildirimleri sağlamaktan tutun da, piezo seramik zil, giderek daha bağlantılı hale gelen dünyamızda işitsel geri bildirim için temel bir çözüm olmaya devam etmektedir.
